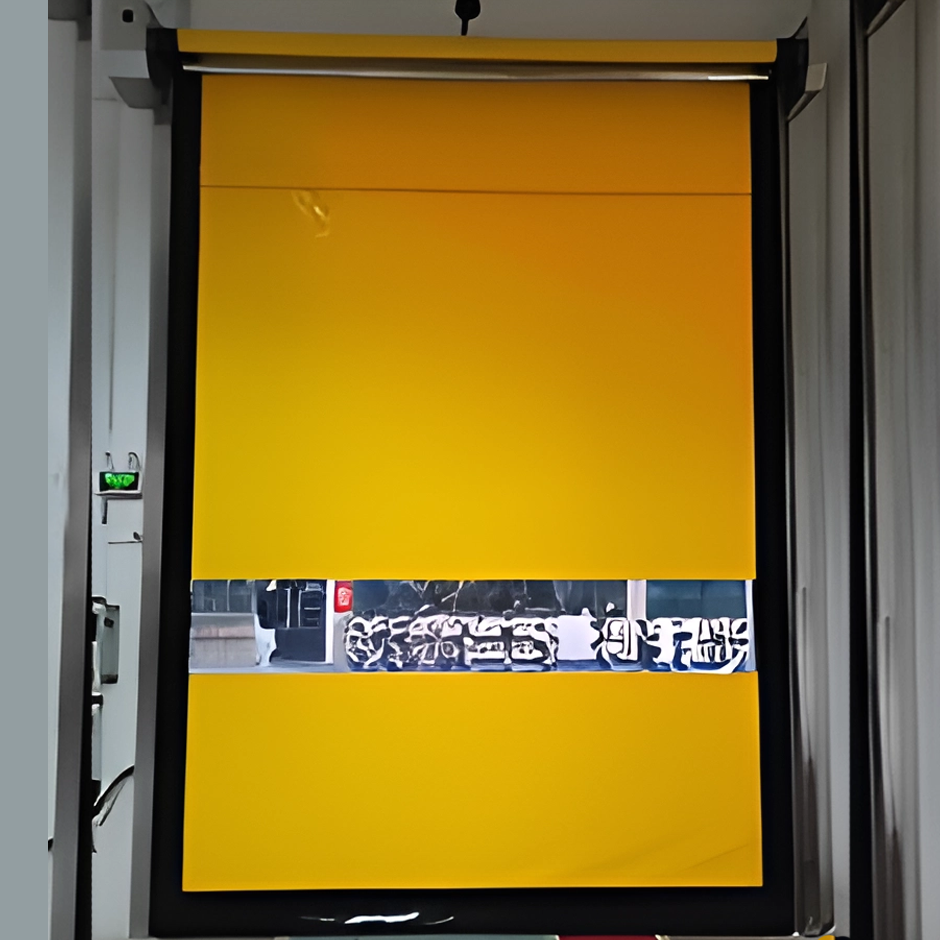

Скоростные ворота DoorSpeed XHF DZ-110

Артикул: DSXHFDZ110

Основные характеристики ворот DoorSpeed XHF DZ-110:

Максимальный размер: 5500х5500 мм.
Скорость открытия: до 2,4 м/с.
Скорость закрытия: до 1,2 м/с.
Ветровая нагрузка: до 700 Па (скорость ветра до 110 км/ч)*.
Температурный режим эксплуатации: от -30° до +50° (при отрицательных температурах добавляется обогрев вертикальных направляющих и блока управления).
Герметичность направляющей: выше средних значений.
Ресурс: более 1 000 000 циклов.
* Ветровая нагрузка измеряется в статичном закрытом положении полотна ворот.

Ворота серии XHF DZ созданы для эксплуатации внутри и снаружи помещений. Полотно ворот имеет ZIPPER (ЗИППЕР), который позволяет реализовывать функцию самовосстановления без повреждения направляющих.

Артикул: DSXHFDZ110

Основные характеристики ворот DoorSpeed XHF DZ-110:

Комплектации ворот DoorSpeed XHF DZ-110:

DoorSpeed XHF DZ-110 Standard. Короб двигателя, короб направляющих ворот, трос ZIPPER изготовлены из нержавеющей стали. Все остальные материалы изготовлены из оцинкованной стали. Приводной вал ворот окрашен.

DoorSpeed XHF DZ-110 Elegance. Короб двигателя, короб направляющих ворот, трос ZIPPER, кронштейны ворот, направляющие ворот, соединитель кронштейнов изготовлены из нержавеющей стали. Все остальные материалы изготовлены из оцинкованной стали. Приводной вал ворот окрашен.

DoorSpeed XHF DZ-110 Prestige. Короб двигателя, короб направляющих ворот, трос ZIPPER, кронштейны ворот, направляющие ворот, соединитель кронштейнов, валы ворот (до 6000 мм) изготовлены из нержавеющей стали. Все остальные материалы изготовлены из оцинкованной стали.

ОБЛАСТИ ПРИМЕНЕНИЯ ВОРОТ DOORSPEED XHF DZ-110

DoorSpeed XHF DZ-110 – это высокоскоростные ворота для внутреннего и наружного применения, которые подходят для частого использования. Высокая скорость открытия/закрытия и ветроустойчивость ворот позволяют предотвратить проникновение снега, дождя, ветра, пыли внутрь помещения.

Ворота DoorSpeed XHF DZ-110 применяются в помещениях:

склада,
фасовочных линий,
моечных автокомплексов,
производства товаров,
судах дальнего плавания,
переработки и хранении нерудных материалов,

автотранспортных предприятий,
жилищных комплексов,
автопарковки,
торговостроительных центров,
садоводческих центров.

ТЕХНОЛОГИИ И МАТЕРИАЛЫ ВОРОТ DOORSPEED XHF DZ-110

Система привода полотна ворот в движение – тяни/толкай (PUSH/PULL). Такой принцип позволяет передавать крутящий момент вала непосредственно на полотно ворот. Это позволяет увеличить скорость открытия/закрытия до максимальных значений.

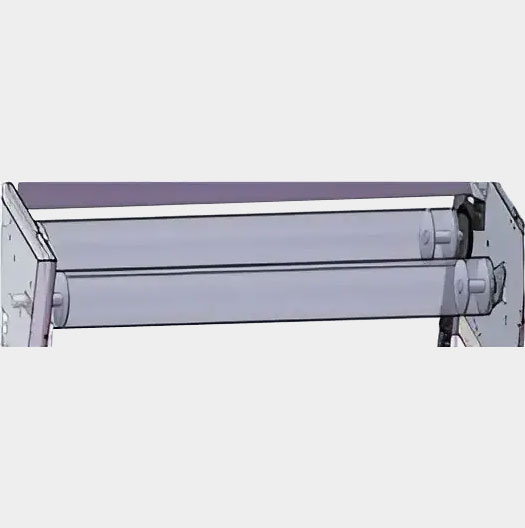

Двухвальная система привода полотна ворот. Вал ведомый предназначен для передачи крутящего момента на полотно ворот через зубчатое колесо, а также натягивает ПВХ полотно.

Вал намотки (катушка) предназначен для намотки полотна ПВХ. С одной стороны к фланцу этого валу закреплен ремень противовеса.

Противовес скоростных ворот предназначен для балансировки и снятия нагрузок на привод ворот.

Принцип работы: противовес находится в верхнем положении в момент, когда полотно ворот опущено. Когда полотно ворот начинает движение вверх, противовес опускается вниз. Такая система баланса позволяет снизить ударные нагрузки на приводные механизмы, увеличить силу натяжения полотна во всех положениях, уровнять максимальные скорости открытия и закрытия ворот.

Zipper (зиппер) полотна – это сложная конструкция, состоящая из качественных материалов, которые подвержены постоянным механическим ударам.

Zipper (зиппер) полотна состоит из стального нержавеющего троса, зуба, самореза, полотна ПВХ, специальной ленты ПВХ. Все металлы применяются только из нержавеющей стали.

Зиппер для ворот DoorSpeed XHF предназначен для максимальной фиксации полотна ворот в направляющей, а также для реализации функции самовосстановления.

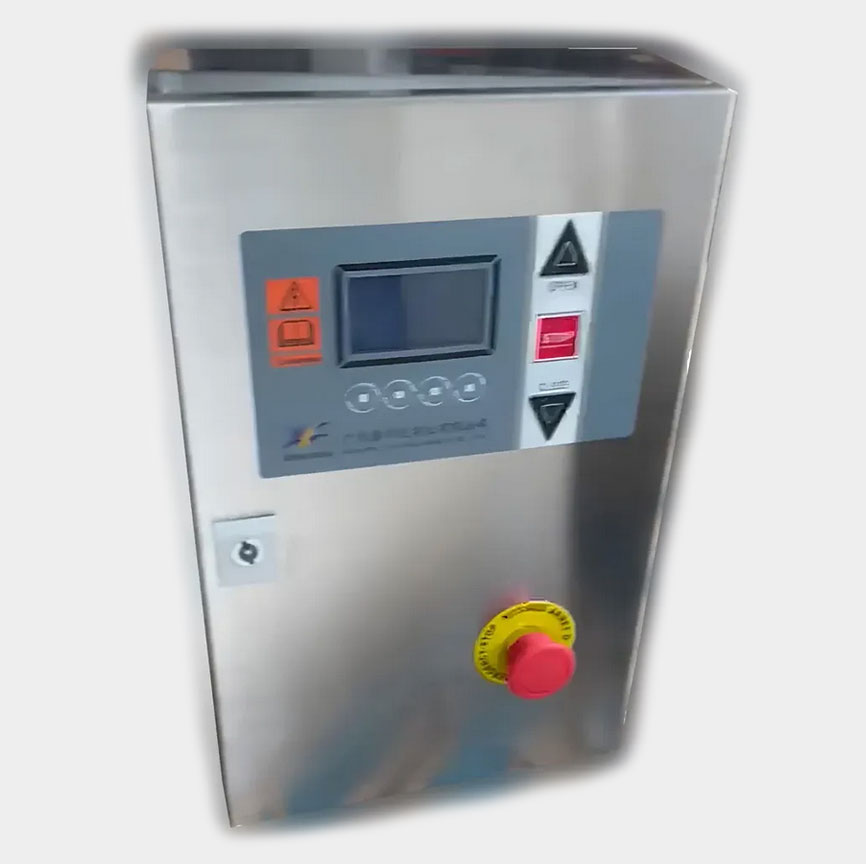

Электропривод и блок управления ворот. Собственная разработка компании производителя XHF.

Электропривод высокоинтенсивный с большим ресурсом и плавной работой. Блок управления со встроенным частотным преобразователем, любыми системами настройки ворот, любой системой управления ворот, с функцией безопасности в ручном режиме, со световым индикатором на панели для удобства настройки и обслуживания ворот. Блок управления позволяет подключиться к общим системам управления всего комплекса, постоянно мониторить состояние ворот.

Энкодер (абсолютный энкодер) предназначен для считывания и запоминания концевых положений вала ворот. Крепится к валу ворот с помощью болтов, подключается к блоку управления штатно в штекер.

Материал каркаса ворот Standard – оцинкованная сталь высокого качества. Используют сталь толщиной 2 мм. Опционально рекомендуется изготовить каркас ворот из нержавеющей стали полностью. Материал вала скоростных ворот: 2 вала изготовлены из оцинкованной стали. Приводной вал ворот окрашен специальной износостойкой краской. Диаметры валов – 114 мм. Защитные и декоративные короба (направляющие, противовес, привод) в базовом комплекте ворот изготовлены из нержавеющей стали SUS304 или аналога. Опционально – изготовление короба вала из нержавеющей стали SUS304 или аналога.

Ворота DoorSpeed XHF применяются в самых экстремальных условиях (агрессивные среды, мойки химикатами), поэтому используются нержавеющие материалы в базовой комплектации. Опционально – изготовление блока управления из нержавеющей стали SUS304 или аналога.

Полотно ворот состоит из армированной ткани ПВХ. Ткань ПВХ износостойкая и предназначена для использования и мытья химическими хлорсодержащими средствами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОРОТ DOORSPEED XHF DZ-110

Параметр	Значение	Примечание
Максимальный размер ворот, ширина*высота, мм	5500*5500	Индивидуальный размер по запросу
Скорость открытия, м/с	2,4	Максимальное значение
Скорость закрытия, м/с	1,2	Максимальное значение
Ветровая устойчивость полотна ворот, кПа	0,7	Усредненное
Механическое сопротивление на износ	износостойкое
Теплопроводность, Вт/м.кв.Т	6,02
Количество циклов, безотказность	1000.000	Минимальное значение
Срок эксплуатации, лет	20	Все механизмы не подверженные механическому износу
Шум при работе, дБ.	73	Усредненное
Мощность электропривода, кВт	1,5-2,2	Значение зависит от размера
Входящее напряжение, Вт	220
Класс защиты привода, IP	65
Класс защиты блока Н200, IP	54
Системы безопасности ворот	4	Фотоэлементы в направляющих, чувствительная кромка в полотне ПВХ WDD, концевик отключения ключа разблокировки, кнопка СТОП на блоке управления
Материалы в составе ворот	4	Оцинкованная сталь, нержавеющая сталь, ПВХ ткань, ПВХ механизмы
Вес ворот 4000*4000H, кг	600	Усредненное
Тип конструкции ворот	«*»	Самонесущие

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ВОРОТ DOORSPEED XHF DZ-110 STANDARD

2 вала ворот: вал намотки полотна, вал приводной;
Система заправки полотна, самовосстановление полотна;
Противовес в коробе направляющей для балансировки полотна ворот;
Нержавеющая сталь – короба (направляющих, ремня противовеса, привода ворот), трос ZIPPER;
Оцинкованная сталь – направляющие ворот, кронштейны ворот, валы ворот (приводной вал окрашен), соединитель кронштейнов ворот;
Блок управления H200/202 – оцинкованная окрашенная сталь;
Стандартный цвет ПВХ ткани – 8 цветов: черный, синий, темно-синий, зеленый, белый, серый, желтый, красный. 2 ткани ПВХ, прозрачное полотно с армировкой – белый, желтый, прозрачный цвет;

Фотоэлементы безопасности в направляющей;
Чувствительная кромка безопасности в полотне (комплект передатчик-приемник);
Полотно без жестких элементов;
Ключ для поднятия ворот в ручном режиме;
Стандартные функции блока управления: открыть, закрыть, стоп, режим шлюза, подключение внешних систем управления, 2 высоты открывания, регулировка скоростей в любых положениях и движении ворот, режим автоматический, импульсный, JOG, таймер закрытия, счетчик циклов (1 цикл – полное открытие и закрытие до конечных положений), дата и время, режим «встряхивания»;
Прозрачная полоса или окно ПВХ;
Ткань ПВХ – 900-1200 г/м².

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ВОРОТ DOORSPEED XHF DZ-110

Короб вала из нержавеющей стали

Короб вала защищает от осадков
и загрязнений полотно и валы ворот.

Цветовые решения полотна ворот

Цветовые решения позволяют организовать дизайнерские и архитектурные решения.

Светофор

Светофор – система безопасности.
Светофор устанавливают в зонах эксплуатации ворот, где требуется реализовать очередность движения передвижных механических и автоматических средств.

Шнуровой выключатель с кронштейном

Шнуровой выключатель – система управления, которую устанавливают (или применяют) в зонах эксплуатации ворот, где основной трафик движения механических и ручных погрузчиков.

Светодиодная полоса – красная, желтая, зеленая

Светодиодная полоса – система безопасности с максимальным световым эффектом, где требуется максимальное привлечение внимание персонала при эксплуатации ворот.

Бесконтактный датчик на движение руки 10-50 см

Бесконтактный датчик движения – система управления ворот, которую устанавливают в помещениях, где требуется максимальная чистота и стерильность. Открытие ворот производится бесконтактным способом с помощью руки.

Дистанционный пульт управления и приемник

Дистанционный пульт – система управления ворот, которую устанавливают на подвижные транспортные средства с высоким трафиком эксплуатации объекта.

Датчик коммутации – магнитная петля

Датчик магнитной петли – система управления ворот, которую устанавливают возле проема ворот с помощью монтажа в пол коммутационной петли. Датчик позволяет открывать ворота, только металлическим транспортным средствам.

Датчик радар

Датчик радар – система управления ворот, которую устанавливают для управления воротами бесконтактным способом. Универсальный способ управления ворот для всех без исключения служб эксплуатации.

Кнопки управления

Кнопки управления – простая и надежная контактная система управления ворот. Кнопки оборудованы от 1 до 3-х функций управления.

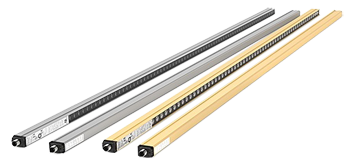

Световая решетка безопасности 1500 мм

Световая решетка безопасности – система безопасности, которая позволяет МАКСИМАЛЬНО ЭФФЕКТИВНО СОЗДАТЬ ПОЛНЫЙ КОНТРОЛЬ АКТИВНЫХ И ПАССИВНЫХ СИСТЕМ БЕЗОПАСНОСТИ ВОРОТ. Позволяет датчику WDD (чувствительная кромка) в полотне ворот ПВХ работать по всей высоте проема.

ВИДЕО «СКОРОСТНЫЕ ВОРОТА DOORSPEED XHF DZ-110»

ИНСТРУКЦИИ МОНТАЖА ВОРОТ DOORSPEED XHF DZ-110

Программа мероприятий для монтажа ворот DoorSpeed XHF

Открыть PDF

ЧЕРТЕЖИ ВОРОТ DOORSPEED XHF DZ-110

Точки крепления и сечение ворот DoorSpeed XHF DZ and F-DZfreeze. Чертеж №1-1

Открыть PDF Скачать DWG

СЕРТИФИКАТЫ И ДЕКЛАРАЦИИ

Сертификат Китая на блоки управления

Скачать

Скоростные ворота DoorSpeed XHF DZ-110
