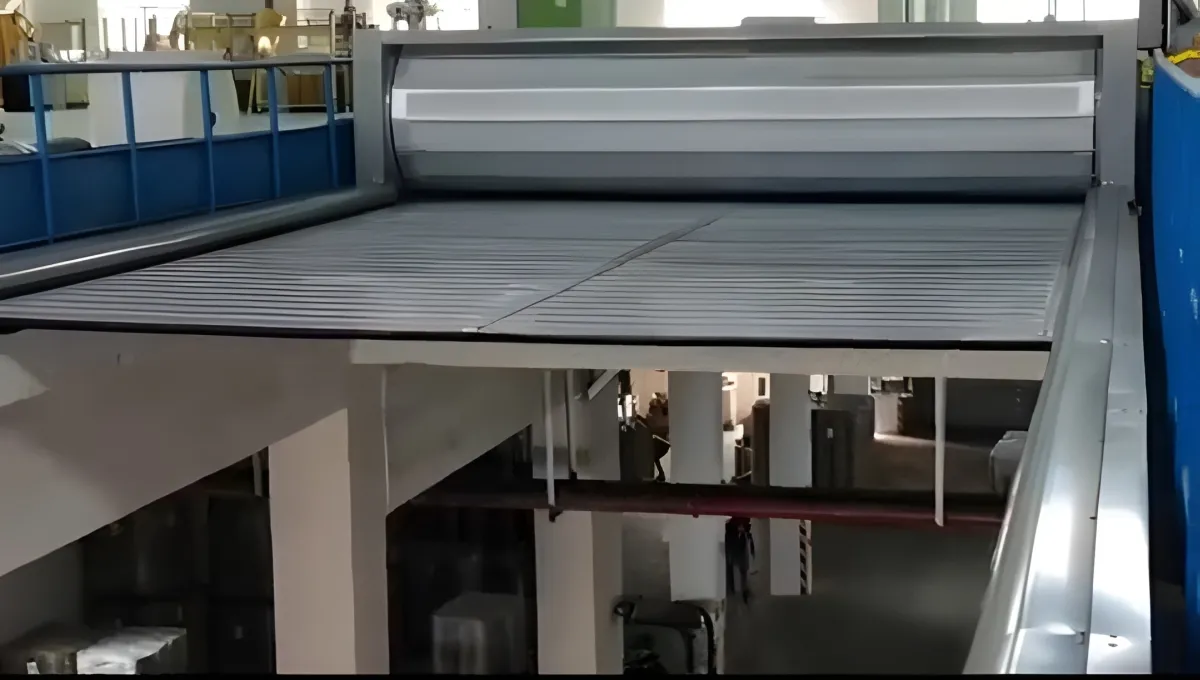

• Скоростные спиральные ворота DoorSpeed SKYLINE

    Артикул: DSSKYLINE

    Узнать цену
    Сервис
    Запчасти
    Купить

    Основные характеристики ворот DoorSpeed SKYLINE:

    Максимальный размер: 7000х14000 мм.
    Скорость открытия: 0,6 м/с (регулируемая настройка).
    Скорость закрытия: 0,6 м/с (регулируемая настройка).
    Ветровая нагрузка: температурный режим +20°C, нормальная влажность без осадков, сквозняков и резких порывов ветра. Без давления на полотно ворот в горизонтальной оси.
    Температурный режим эксплуатации: от 0° до +50°C.
    Полотно: алюминиевые ламели с резиновыми уплотнителями (утепленные с заполнением пенополиуретаном). Полотно ворот открывается и закрывается за счет тяги цепного механизма. Полотно ворот в полностью поднятом положении перекрывает высоту проема на 50-80 мм.
    Направляющая ворот: высокопрочная сталь.
    Электропривод: 0,75 кВт; 1,5 кВт; 2,2 кВт; 3 кВт; 4 кВт (в зависимости от размера ворот).
    Цвет полотна: по запросу.
    Безопасность: беспроводная чувствительная нижняя кромка, фотоэлементы в направляющих.

    Спиральные ворота DoorSpeed SKYLINE – это высокотехнологичные подвижные конструкции, которые предназначены для эксплуатации внутри помещений. Ворота устанавливаются в горизонтальной оси технологических проемов. Спиральные ворота не имеют функцию самовосстановления полотна, как у ворот из ПВХ тканей. Спиральные ворота DoorSpeed идеально подходят для специальных изоляционных помещений с камерой вертикальной загрузки. Благодаря гибкому уплотнителю полотно ворот герметично прилегает к стене.

    Комплектация скоростных спиральных ворот DoorSpeed SKYLINE

    Ворота спиральные DoorSpeed SKYLINE изготовлены из стальных направляющих и силовой рамы. Полотно ворот изготовлено из алюминиевых сэндвич-панелей различной толщины. Ворота могут укомплектовываться разными типами электромоторов. Электромоторы можно установить в ворота внутрь спирали и снаружи кронштейна. Балансировочные пружины растяжения изготовлены из высокопрочной стали и крепятся к подвижному кронштейну через специальные фитинги.

    ОБЛАСТИ ПРИМЕНЕНИЯ СКОРОСТНЫХ СПИРАЛЬНЫХ ВОРОТ DOORSPEED SKYLINE

    Спиральные ворота DoorSpeed SKYLINE – это спиральные ворота для внутреннего применения с полотном из сэндвич-панелей. Кронштейн ворот имеет спиральную форму, которая позволяет наматывать полотно ворот в барабан. Балансировочные пружины растяжения спиральных ворот позволяют выполнить плавную регулировку скорости ворот.

    Скоростные спиральные ворота DoorSpeed SKYLINE применяются в помещениях:

    ТЕХНОЛОГИИ И МАТЕРИАЛЫ СКОРОСТНЫХ СПИРАЛЬНЫХ ВОРОТ DOORSPEED SKYLINE

    Система привода полотна спиральных ворот в движение – тяни/толкай. Полотно спиральных ворот фиксируется специальным кронштейном к роликовой цепи. Крутящий момент от привода передается через цепную передачу на полотно ворот. Соединительный кронштейн между полотном ворот и цепной передачей устанавливается внизу полотна.

    Система привода полотна

    Пружины растяжения спиральных ворот служат для балансировки полотна ворот. Количество и длина пружин рассчитывается индивидуально для каждого размера ворот. Благодаря системе пружин полотно ворот можно поднимать и опускать в механическом режиме. В воротах есть возможность регулировки натяжения пружин для более точной настройки балансировки полотна ворот.

    Пружины растяжения Skyline

    Высокопрочный кронштейн-направляющий (спираль) создан с высокой точностью и качественными материалами. Этот кронштейн служит для намотки полотна сэндвич-панелей в короб. Диаметры и формы кронштейнов-спиралей могут быть разными в зависимости от притолоки и возможности технологического проема ворот. Направляющая улитка имеет квадратную форму сечения.

    Внутри кронштейна по направляющей движутся ролики на подшипниках.

    Кронштейн-направляющий
    Направляющая
    Механизм ворот

    Полотно спиральных ворот – это качественные сэндвич-панели разной толщины, изготовленные из пенополиуретана высокой плотности и алюминиевых листов. Фабрика производит сэндвич-панели для спиральных ворот и имеет собственные линии проката, что позволяет достигать высокого качества продукции и постоянно совершенствовать технологии и улучшать качество продукции.

    В стандартном исполнении полотна ворот можно заказать панели семи разных цветов.

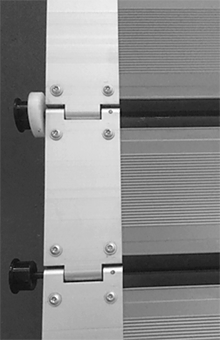

    Полотно ворот

    Электропривод и блок управления скоростных спиральных ворот серии PE являются многофункциональными и надежными электромеханизмами.

    Электропривод высокоинтенсивный с большим ресурсом и плавной работой имеет электромагнитный тормоз. Блок управления со встроенным частотным преобразователем, любыми системами настройки ворот, любой системой управления ворот, с функцией безопасности в ручном режиме, со световым индикатором на панели для удобства настройки и обслуживания ворот. Блок управления позволяет подключиться к общим системам управления всего комплекса и постоянно мониторить состояние ворот.

    Датчик считывания оборотов электропривода и датчик абсолютного положения ворот подключаются к блоку управления в штатные штекеры. Это позволяет безопасно производить монтаж блока управления.

    Блок управления
    Привод ворот

    Материал каркаса скоростных спиральных ворот Standard – окрашенная сталь высокого качества. Высокое качество покраски стали позволяет устанавливать ворота снаружи помещений. Направляющие ворот имеют защитный короб, который надежно фиксируется и защищает внутренние механизмы от повреждений.

    Защитный короб (опция) изготовлен из окрашенной или нержавеющей стали и входит в дополнительный комплект поставки спиральных ворот. Защитный короб предотвращает проникновение осадков и загрязнений на полотно ворот, а также защищает направляющие от загрязнений. Короб спиральных ворот устанавливают только на кронштейны-спирали квадратной или прямоугольной формы. Короб не является силовым элементом конструкции и не предназначен для динамических и статических нагрузок.

    Полотно ворот состоит из качественных сэндвич-панелей. На каждую сэндвич-панель устанавливается резиновый уплотнитель, который увеличивает герметичность панелей. Резиновый уплотнитель является износостойким материалом и требует обслуживания и замены в случае повреждения.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СКОРОСТНЫХ СПИРАЛЬНЫХ ВОРОТ DOORSPEED SKYLINE

    ПараметрЗначениеПримечание
    Максимальный размер ворот, ширина*высота, мм7000*14000Индивидуальный размер по запросу
    Скорость открытия, м/с0,6Максимальное значение
    Скорость закрытия, м/с0,6Максимальное значение
    Ветровая устойчивость полотна ворот, км/ч0Не ветроустойчивые
    Механическое сопротивление на износизносостойкое
    Теплоизоляция, m2*KK≤1,5W
    Количество циклов, безотказность1 000 000Минимальное значение
    Срок эксплуатации, лет20Все механизмы, не подверженные механическому износу
    Мощность электропривода, кВт0,75; 1,5; 2,2; 3; 4Электромагнитный тормоз
    Входящее напряжение, Вт220 380
    Класс защиты привода, IP65
    Класс защиты блока PE, IP54
    Системы безопасности ворот4Чувствительная кромка безопасности, световой барьер/фотоэлементы, ручка разблокировки электропривода, кнопка STOP на блоке управления
    Материалы в составе ворот3Алюминий, сталь, ПВХ
    Вес ворот 4000*4000H, кг850Усредненное значение
    Тип конструкции ворот«*»Самонесущие
    Материал панелиалюминий
    Толщина сэндвич-панели, мм–По запросу
    Высота сэндвич-панели, мм–По запросу
    Температура эксплуатации, °Cот 0 до +50Не использовать при отрицательных температурах
    Сервисное обслуживание циклов500.000Обслуживание ворот ежегодно

    СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СКОРОСТНЫХ СПИРАЛЬНЫХ ВОРОТ DOORSPEED SKYLINE STANDARD

    • Вал приводной со звездочками;
    • Цепь роликовая левая и правая;
    • Пружины растяжения;
    • Блок управления серии PE из окрашенной стали или SEW;
    • Электропривод с магнитным тормозом;
    • Система ручной разблокировки полотна ворот;
    • Световая решетка безопасности – фотоэлементы безопасности;
    • Стандартный цвет полотна ворот;
    • Полотно ворот из алюминиевых сэндвич-панелей;
    • Направляющие ворот из окрашенной стали или нержавеющей стали;
    • Короб защитный полотна ворот (опция);
    • Чувствительная кромка безопасности в полотне (комплект передатчик-приемник);
    • Стандартные функции блока управления: открыть, закрыть, стоп, режим шлюза, подключение внешних систем управления, 2 высоты открывания, регулировка скоростей в любых положениях и движении ворот, режим автоматический, импульсный, JOG, таймер закрытия, счетчик циклов (1 цикл – полное открытие и закрытие до конечных положений), дата и время.

    ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ СКОРОСТНЫХ СПИРАЛЬНЫХ ВОРОТ DOORSPEED SKYLINE

    Бесконтактный датчик на движение руки 10-50 см

    Бесконтактный датчик движения – система управления ворот, которую устанавливают в помещениях, где требуется максимальная чистота и стерильность. Открытие ворот производится бесконтактным способом с помощью руки.

    • Бесконтактный датчик

    Дистанционный пульт управления и приемник

    Дистанционный пульт – система управления ворот, которую устанавливают на подвижные транспортные средства с высоким трафиком эксплуатации объекта.

    • Дистанционный пульт управления

    Датчик коммутации – магнитная петля

    Датчик магнитной петли – система управления ворот, которую устанавливают возле проема ворот с помощью монтажа в пол коммутационной петли. Датчик позволяет открывать ворота только металлическим транспортным средствам.

    • Датчик коммутации

    Датчик радар

    Датчик радар – система управления ворот, которую устанавливают для управления воротами бесконтактным способом. Универсальный способ управления ворот для всех без исключения служб эксплуатации.

    • Датчик радар
    • Датчик радар
    • Датчик радар

    Кнопки управления

    Кнопки управления – простая и надежная контактная система управления ворот. Кнопки оборудованы от 1 до 3-х функций управления.

    • Кнопка управления
    • Кнопка управления
    • Кнопка управления
    • Кнопка управления

    Светофор

    Светофор – система безопасности, которую устанавливают в зонах эксплуатации ворот, где требуется реализовать очередность движения передвижных механических и автоматических средств.

    • Светофор
    • Светофор

    ВИДЕО «СКОРОСТНЫЕ СПИРАЛЬНЫЕ ВОРОТА DOORSPEED SKYLINE»

    ИНСТРУКЦИИ МОНТАЖА СКОРОСТНЫХ СПИРАЛЬНЫХ ВОРОТ DOORSPEED SKYLINE

    Инструкция монтажа спиральных ворот DoorSpeed SKYLINE на русском языке

    Открыть RU PDF

    Инструкция монтажа спиральных ворот DoorSpeed SKYLINE на английском языке

    Открыть EN PDF

    Инструкция настройки блока управления серий РЕ для спиральных ворот DoorSpeed

    Открыть PDF

    Маркировочная табличка высокоскоростных ворот DoorSpeed; инструкция по настройке датчика CONDOR

    Открыть PDF   Открыть PDF

    Программа мероприятий для монтажа спиральных ворот DoorSpeed SKYLINE

    Открыть PDF

    Видеоинструкция монтажа спиральных ворот DoorSpeed SKYLINE

    Скачать .mp4 (24,2 МБ)

    ЧЕРТЕЖИ СКОРОСТНЫХ СПИРАЛЬНЫХ ВОРОТ DOORSPEED SKYLINE

    Чертежи по запросу

    Чертежи по запросу

    Чертежи по запросу

    СЕРТИФИКАТЫ И ДЕКЛАРАЦИИ

    Сертификат соответствия на скоростные спиральные ворота DoorSpeed SKYLINE горизонтальные

    Открыть PDF

    Декларация о соответствии на блок управления скоростными спиральными воротами DoorSpeed SKYLINE

    Открыть PDF

    Декларация о соответствии на двигатели для спиральных ворот DoorSpeed SKYLINE

    Открыть PDF

    Декларация о соответствии на пластичную смазку для скоростных ворот DoorSpeed SKYLINE

    Открыть PDF
