Скоростные спиральные ворота DoorSpeed A-SSH / SSH Алюминий/Нержавеющая сталь

Артикул: DSASSH
Артикул: DSSSH

Основные характеристики ворот DoorSpeed A-SSH / SSH:

Максимальный размер: 6000х6000 мм.
Скорость открытия: 2,5-0,6 м/с (регулируемая настройка).
Скорость закрытия: 2,5-0,6 м/с (регулируемая настройка).
Ветровая нагрузка: до 700 Па (скорость ветра до 110 км/ч). Температурный режим +20°C, нормальная влажность без осадков, сквозняков и резких порывов ветра.
Температурный режим эксплуатации: от -30° до +50°C (при отрицательных температурах добавляется обогрев вертикальных направляющих и блока управления).

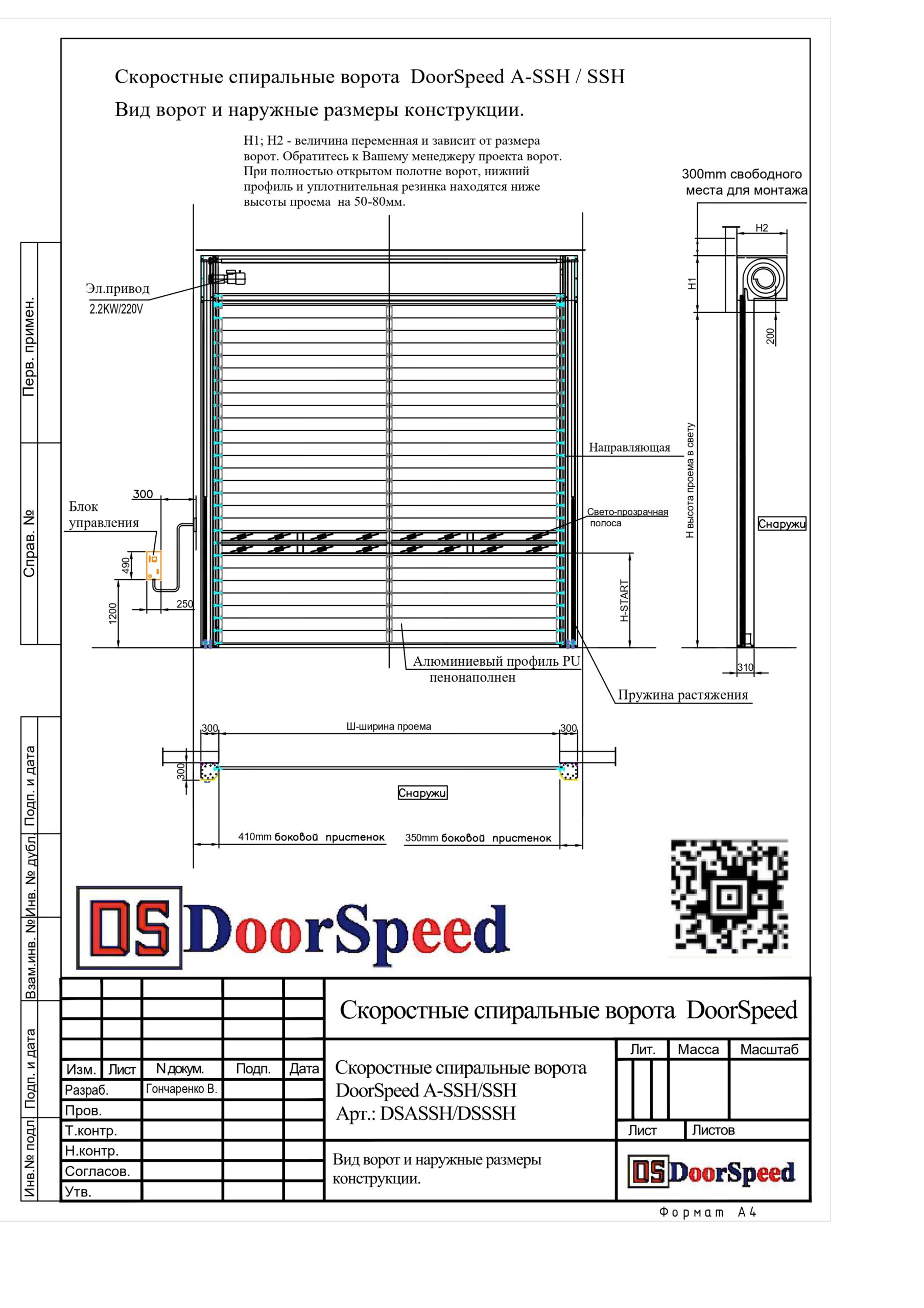

Полотно: алюминиевые ламели с резиновыми уплотнителями толщиной 43 мм (утепленные с заполнением пенополиуретаном). Полотно ворот открывается и закрывается за счет тяги цепного механизма. Полотно ворот в полностью поднятом положении перекрывает высоту проема на 50-80 мм.
Направляющая ворот: A-SSH сталь; SSH нержавеющая сталь.
Электропривод: 0,75 кВт; 1,5 кВт; 2,2 кВт (в зависимости от размера ворот).
Цвет полотна: серый или белый.
Безопасность: беспроводная чувствительная нижняя кромка, световой барьер в направляющих.

Скоростные спиральные ворота DoorSpeed A-SSH / SSH предназначены для эксплуатации снаружи и внутри помещений. Ворота устанавливаются между помещением и улицей для обеспечения теплоизоляции проема и высокоинтенсивной эксплуатации. Скоростные спиральные ворота не имеют функцию самовосстановления полотна, как у ворот из ПВХ тканей. Скоростные спиральные ворота DoorSpeed идеально подходят для помещений, где требуется хорошая теплоизоляция проема и высокая скорость работы.

Комплектация скоростных спиральных ворот DoorSpeed A-SSH / SSH Standard

Направляющие ворот модели A-SSH и короб полотна ворот изготовлены из окрашенной стали высокого качества. Направляющие ворот модели SSH изготовлены из нержавеющей стали. Полотно ворот изготовлено из алюминиевых сэндвич-панелей толщиной 43 мм и высотой 220 мм. Установка прозрачных вставок в полотно ворот является дополнительной опцией. Балансировочные пружины растяжения изготовлены из высокопрочной стали.

ОБЛАСТИ ПРИМЕНЕНИЯ СКОРОСТНЫХ СПИРАЛЬНЫХ ВОРОТ DOORSPEED A-SSH / SSH

Спиральные ворота DoorSpeed A-SSH / SSH – это высокоскоростные спиральные ворота для наружного и внутреннего применения с полотном из сэндвич-панелей. Кронштейн ворот имеет спиральную форму, которая позволяет наматывать полотно ворот в барабан. Балансировочные пружины растяжения спиральных ворот позволяют настроить высокую скорость открытия и закрытия. Высокая скорость открытия/закрытия, достаточная герметичность направляющих, полотно из сэндвич-панелей позволяют эксплуатировать ворота с минимальными энергетическими потерями объекта.

Скоростные спиральные ворота DoorSpeed A-SSH / SSH применяются в помещениях:

складов любых типов и форматов,
фасовочных линий производства,
станций технического обслуживания автомобилей,
автомобильных закрытых парковок,
производства товаров,
супермаркетов всех типов,
гипермаркетов пищевой торговли,
жилищных комплексов,

предприятий производства электронных и высокоточных изделий,
деревообрабатывающих комбинатов,
металлургической промышленности,
космической промышленности,
железнодорожной промышленности,
судостроительной промышленности,
автомобильной промышленности.

ТЕХНОЛОГИИ И МАТЕРИАЛЫ СКОРОСТНЫХ СПИРАЛЬНЫХ ВОРОТ DOORSPEED A-SSH / SSH

Система привода полотна спиральных ворот в движение – тяни/толкай. Полотно спиральных ворот фиксируется специальным кронштейном к роликовой цепи. Крутящий момент от привода передается через цепную передачу на полотно ворот. Соединительный кронштейн между полотном ворот и цепной передачей устанавливается внизу полотна.

Пружины растяжения спиральных ворот служат для балансировки полотна ворот. Количество и длина пружин рассчитывается индивидуально для каждого размера ворот. Благодаря системе пружин полотно ворот можно поднимать и опускать в механическом режиме. В воротах есть возможность регулировки натяжения пружин для более точной настройки балансировки полотна ворот.

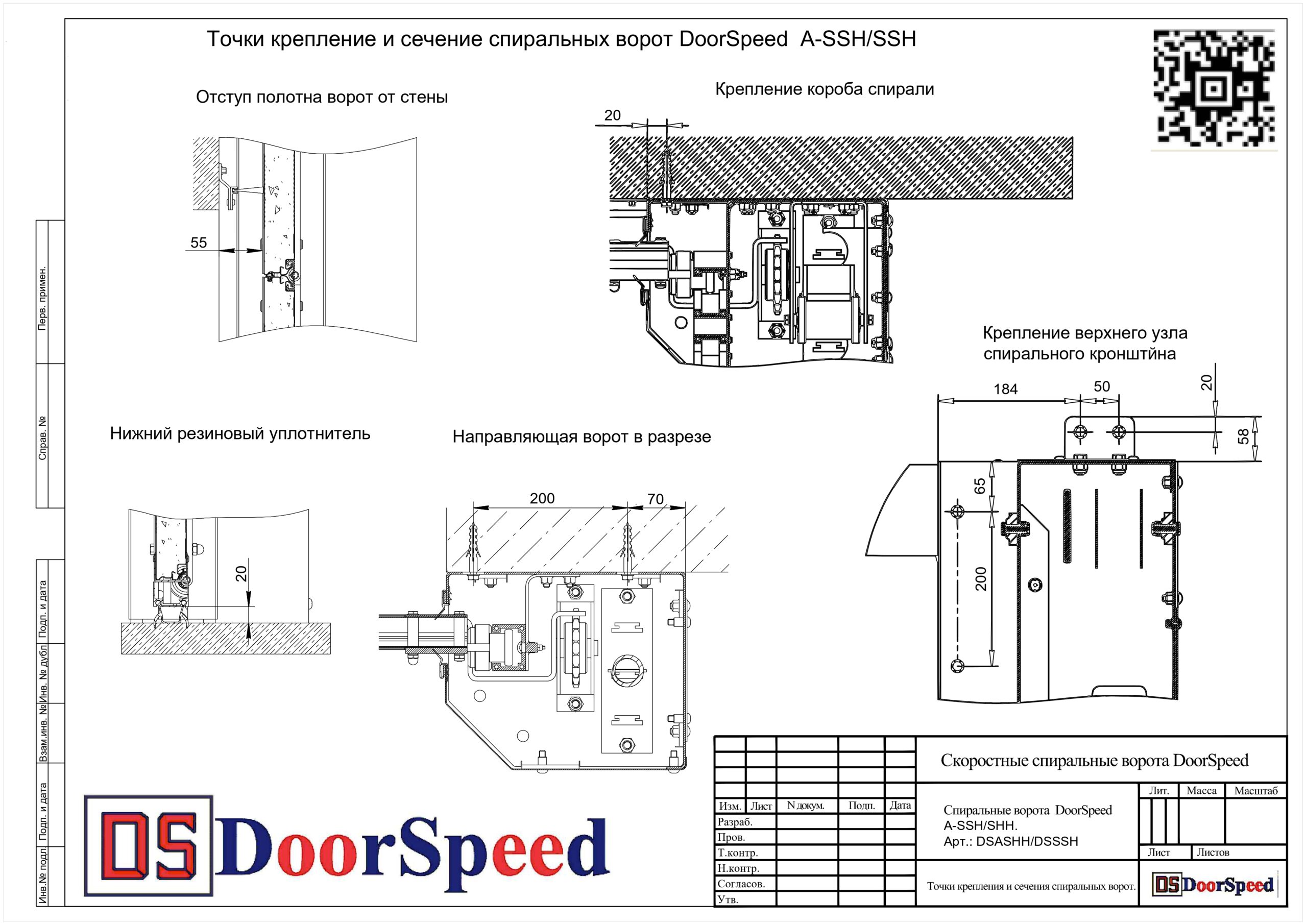

Высокопрочный кронштейн-направляющий (спираль) создан с высокой точностью и качественными материалами. Этот кронштейн служит для намотки полотна сэндвич-панелей в короб. Диаметры и формы кронштейнов-спиралей могут быть разными в зависимости от притолоки и возможности технологического проема ворот. Существует 3 вида направляющих: квадратные, овальные и прямые.

Внутри кронштейна по направляющей движутся ролики на подшипниках. Ролик для спиральных скоростных ворот изготовлен из высокопрочных материалов ПВХ.

Полотно спиральных ворот – это качественные сэндвич-панели толщиной 43 мм и высотой 220 мм, изготовленные из пенополиуретана и алюминиевых листов. Фабрика производит сэндвич-панели для спиральных ворот и имеет собственные линии проката, что позволяет достигать высокого качества продукции и постоянно совершенствовать технологии и улучшать качество продукции.

В стандартном исполнении полотна ворот можно заказать панели белого или серого цвета. В качестве дополнительной опции можно заказать светопрозрачную панель. Светопрозрачная панель скоростных спиральных ворот позволяет увеличить безопасность эксплуатации ворот.

Электропривод и блок управления скоростных спиральных ворот серии PE являются многофункциональными и надежными электромеханизмами.

Электропривод высокоинтенсивный с большим ресурсом и плавной работой имеет электромагнитный тормоз. Блок управления со встроенным частотным преобразователем, любыми системами настройки ворот, любой системой управления ворот, с функцией безопасности в ручном режиме, со световым индикатором на панели для удобства настройки и обслуживания ворот. Блок управления позволяет подключиться к общим системам управления всего комплекса и постоянно мониторить состояние ворот.

Датчик считывания оборотов электропривода и датчик абсолютного положения ворот подключаются к блоку управления в штатные штекеры. Это позволяет безопасно производить монтаж блока управления.

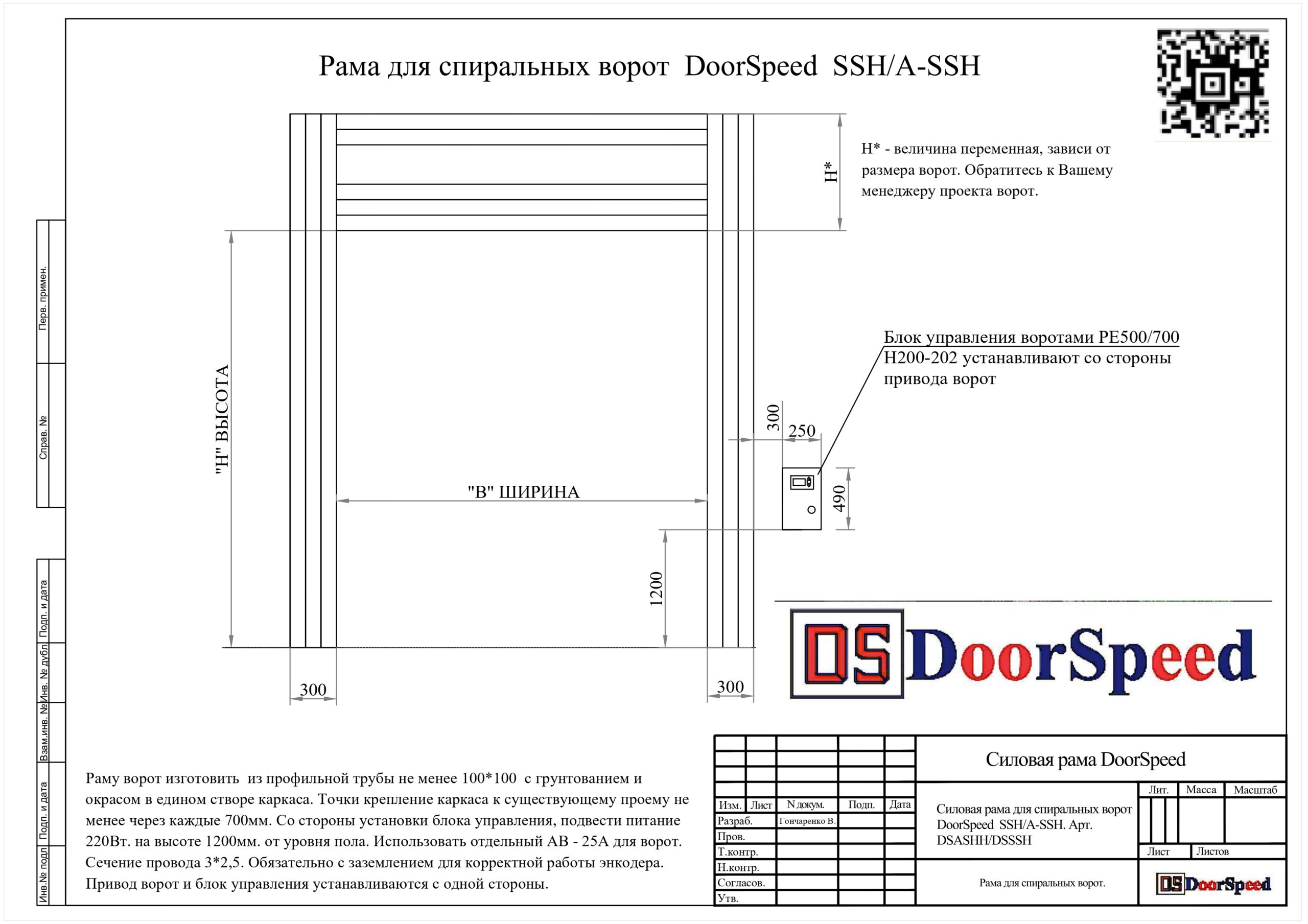

Материал каркаса скоростных спиральных ворот Standard – окрашенная сталь высокого качества. Высокое качество покраски стали позволяет устанавливать ворота снаружи помещений. Направляющие ворот имеют защитный короб, который надежно фиксируется и защищает внутренние механизмы от повреждений.

Защитный короб изготовлен из окрашенной или нержавеющей стали и входит в дополнительный комплект поставки спиральных ворот. Защитный короб предотвращает проникновение осадков и загрязнений на полотно ворот, а также защищает направляющие от загрязнений. Короб спиральных ворот устанавливают только на кронштейны-спирали квадратной или прямоугольной формы. Короб не является силовым элементом конструкции и не предназначен для динамических и статических нагрузок.

Полотно ворот состоит из качественных сэндвич-панелей. На каждую сэндвич-панель устанавливают резиновый уплотнитель, который увеличивает герметичность панелей. Резиновый уплотнитель является износостойким материалом и требует обслуживания и замены в случае повреждения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СКОРОСТНЫХ СПИРАЛЬНЫХ ВОРОТ DOORSPEED A-SSH / SSH

Параметр	Значение	Примечание
Максимальный размер ворот, ширина*высота, мм	6000*6000	Индивидуальный размер по запросу
Скорость открытия, м/с	2	Максимальное значение
Скорость закрытия, м/с	1	Максимальное значение
Ветровая устойчивость полотна ворот, км/ч	117	Максимальное значение
Механическое сопротивление на износ	износостойкое
Теплоизоляция, m2*K	K≤1,5W
Количество циклов, безотказность	1 000 000	Минимальное значение
Срок эксплуатации, лет	20	Все механизмы, не подверженные механическому износу
Мощность электропривода, кВт	0,75; 1,5; 2,2	Электромагнитный тормоз
Входящее напряжение, Вт	220	380
Класс защиты привода, IP	65
Класс защиты блока PE, IP	54
Системы безопасности ворот	4	Чувствительная кромка безопасности, световой барьер/фотоэлементы, ручка разблокировки электропривода, кнопка STOP на блоке управления
Материалы в составе ворот	3	Алюминий, сталь, ПВХ
Вес ворот 4000*4000H, кг	850	Усредненное значение
Тип конструкции ворот	«*»	Самонесущие
Материал панели	алюминий
Толщина сэндвич-панели, мм	43
Высота сэндвич-панели, мм	220	Возможно изготовление сэндвич-панели высотой 230 мм
Температура эксплуатации, °C	от -30 до +50	Не устанавливать в морозильные камеры. Постоянная температура не ниже +16°С.
Сервисное обслуживание циклов	500.000	Обслуживание ворот ежегодно

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СКОРОСТНЫХ СПИРАЛЬНЫХ ВОРОТ DOORSPEED A-SSH / SSH STANDARD

Вал приводной со звездочками;
Цепь роликовая левая и правая;
Пружины растяжения;
Блок управления серии PE из окрашенной стали;
Электропривод с магнитным тормозом;
Система ручной разблокировки полотна ворот;
Световая решетка безопасности – фотоэлементы безопасности;
Стандартный цвет полотна ворот – серый, белый;

Полотно ворот из алюминиевых сэндвич-панелей;
Направляющие ворот из окрашенной стали или нержавеющей стали;
Короб защитный полотна ворот (опция);
Чувствительная кромка безопасности в полотне (комплект передатчик-приемник);
Стандартные функции блока управления: открыть, закрыть, стоп, режим шлюза, подключение внешних систем управления, 2 высоты открывания, регулировка скоростей в любых положениях и движении ворот, режим автоматический, импульсный, JOG, таймер закрытия, счетчик циклов (1 цикл – полное открытие и закрытие до конечных положений), дата и время.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ СКОРОСТНЫХ СПИРАЛЬНЫХ ВОРОТ DOORSPEED A-SSH / SSH

Бесконтактный датчик на движение руки 10-50 см

Бесконтактный датчик движения – система управления ворот, которую устанавливают в помещениях, где требуется максимальная чистота и стерильность. Открытие ворот производится бесконтактным способом с помощью руки.

Дистанционный пульт управления и приемник

Дистанционный пульт – система управления ворот, которую устанавливают на подвижные транспортные средства с высоким трафиком эксплуатации объекта.

Датчик коммутации – магнитная петля

Датчик магнитной петли – система управления ворот, которую устанавливают возле проема ворот с помощью монтажа в пол коммутационной петли. Датчик позволяет открывать ворота только металлическим транспортным средствам.

Датчик радар

Датчик радар – система управления ворот, которую устанавливают для управления воротами бесконтактным способом. Универсальный способ управления ворот для всех без исключения служб эксплуатации.

Кнопки управления

Кнопки управления – простая и надежная контактная система управления ворот. Кнопки оборудованы от 1 до 3-х функций управления.

Светофор

Светофор – система безопасности, которую устанавливают в зонах эксплуатации ворот, где требуется реализовать очередность движения передвижных механических и автоматических средств.
